Gradle之旅(4):Android环境下的Gradle

Android/Java
4799 字

一、简介

Android Gradle Plugin (以下简称AGP) 是为 Android 开发的一个 Gradle 插件，是构建 Android 应用的关键所在。可以说 Gradle 是 AGP 运行的基础，在构建过程中 Gradle 会根据项目中的配置（如 build.gradle 文件）加载并执行 AGP 插件，从而完成 Android 项目的构建任务。

那么随着 Gradle 的版本升级，为了适配 Gradle 的新特性， AGP 也在不断地升级迭代，这就产生了兼容性的问题，一般来说较新的 AGP 需要较新版本的 Gradle 来支持，具体对应版本可参见官网AGP版本说明；

由于在之前的系列文章中已经对 Gradle 的各个方面做了比较详细的介绍，因此本篇着重于介绍 AGP（版本7.0.3） 所提供的功能配置，其他方面不再赘述。

二、目录结构

当我们新建一个 Android 工程之后，可以看到有如下目录结构：

$ tree -L 2

GradleDemo
  .
  ├── app              // ①
  │   ├── build.gradle
  │   ├── libs
  │   ├── proguard-rules.pro
  │   └── src
  ├── build.gradle     // ②
  ├── gradle
  │   └── wrapper
  ├── gradle.properties
  ├── gradlew
  ├── gradlew.bat
  ├── local.properties  // ③
  ├── mylibrary         // ④
  │   ├── build.gradle
  │   ├── consumer-rules.pro
  │   ├── libs
  │   ├── proguard-rules.pro
  │   └── src
  └── settings.gradle   // ⑤

上述目录结构中和之前的通过命令行创建的目录内容基本一致，这里只选择其中一部分来做说明：

① : Android 应用的主要模块目录
② : 项目的全局构建脚本
③ : 包含本地环境特有的配置，如SDK的路径
④ : 库模块目录
⑤ : 指定项目中包含的所有模块,通过include语句来指导 Gradle 正确构建不同模块以及他们之间的依赖关系

三、配置属性

AGP 可以配置很多属性，用于指导 Android 在构建过程中的行为，这里可以直接从官网配置build介绍获得相关信息，但这一部分介绍的内容相对较少，更多配置信息可以在Gradle API中 com.android.build.api.dsl 这个包下查看。下面我们分别从这个项目中的几个构建脚本入手，来对 AGP 的构建属性展开介绍；

3.1 settings.gradle

/*
pluginManagement 脚本块,用于配置Gradle插件的Maven仓库,配置的是构建过程中使用的仓库 ;
pluginManagement 脚本块中的 repositories 配置 , 对应之前的 buildscript 中的 repositories 配置 ;
*/
pluginManagement {
    repositories {
        google()
        mavenCentral()
        gradlePluginPortal()
    }
}

/**
用于配置依赖的Maven仓库 ,配置的是工程或模块下的依赖使用的仓库
repositoriesMode.set(RepositoriesMode.FAIL_ON_PROJECT_REPOS) 代码的含义是解析依赖时 , 只能使用本脚本块中的 Maven 仓库 , 不能使用 Module 子项目中的依赖 ;

repositoriesMode 模式有两种 :
RepositoriesMode.PREFER_PROJECT : 解析依赖库时 , 优先使用本地仓库 , 本地仓库没有该依赖 , 则使用远程仓库 ;
RepositoriesMode.FAIL_ON_PROJECT_REPOS : 解析依赖库时 , 强行使用远程仓库 , 不管本地仓库有没有该依赖库 ;
dependencyResolutionManagement 脚本块中的 repositories 配置 , 对应之前的 allprojects 中的 repositories 配置 ;
*/
dependencyResolutionManagement {
    repositoriesMode.set(RepositoriesMode.FAIL_ON_PROJECT_REPOS)
    repositories {
        google()
        mavenCentral()
    }
}

rootProject.name = "GradleDemo"
include ':app'
include ':mylibrary'

3.2 project/build.gradle

这里的构建脚本是指在项目根目录下的 build.gradle :

// Top-level build file where you can add configuration options common to all sub-projects/modules.
plugins {
    id 'com.android.application' version '7.0.3' apply false
    id 'com.android.library' version '7.0.3' apply false
}

配置 Gradle 插件 , 下面分析每个配置的含义 :

  • 引入 com.android.application 和 library 插件；
  • version ‘7.0.3’ 说明引入插件的版本号；
  • apply false 表示当前不会马上引用该插件，在 Module 子项目中使用到该插件时，才能正式应用；

在此处主要是为了说明 Gradle 插件的版本没有其它含义；

3.3 app/build.gradle

plugins {
    id 'com.android.application'      // ①
}

android {          // ②
    namespace 'com.zsk.gradledemo'
    compileSdk 31

    defaultConfig {
        applicationId "com.zsk.gradledemo"
        minSdk 24
        targetSdk 31
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
    }

    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }
    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
}
......

这个构建脚本中只摘出和 AGP 相关的配置项：

① : 在 Module 子项目中应用，没有带 apply false 表示当前模块应用此插件，并且将此模块构建程APP应用
② : AGP 扩展属性

在 AGP 3.4.0 之前，我们可以通过 googlesource 网站下载对应版本的 AGP 源码如：

//同下载AOSP过程一样，同样也可以使用国内的镜像
$ repo init -u https://android.googlesource.com/platform/manifest -b gradle_3.4.0

之后的版本可以通过如下方式获取，至于 AGP 相关属性的了解，可以通过官网开放的文章 配置build 和 Gradle API 的方式。在 build.gradle 脚本中通过如下方式获取 AGP 源码：

implementation "com.android.tools.build:gradle:7.0.3"

这样就可以在 gradle 的缓存目录下找到如下几个目录:

$ tree -L 2
.
├── 45b02397c6fcb8241d6bfc8d75292cb3e285084
│   └── gradle-7.0.3-javadoc.jar
├── 90cbb46c2ce484cb4f6cf4fd3e7898938a7bdfa8
│   └── gradle-7.0.3.jar
├── d26689d255d877e5643c6a473b9400a1d99966e
│   └── gradle-7.0.3-sources.jar
......

其中 gradle-7.0.3-sources.jar 就是我们需要的 AGP 源码，解压之后即可查看，或者可以通过类似 Android studio 中查看也更为方便。

根据之前的系列文章可以看出来，在 build.gradle 配置脚本中， android 是 AGP 提供的扩展属性，其中 defaultConfig 是嵌套扩展属性，buildTypes 是变体，这些内容可以在源码中自行查看也可参考 旧版本3.3 中的文档但有所变动。

3.4 module/build.gradle

plugins {
    id 'com.android.library'
}

android {
    namespace 'com.zsk.mylibrary'
    compileSdk 31

    defaultConfig {
        minSdk 24

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
        consumerProguardFiles "consumer-rules.pro"
    }
......

}
......

moudle 模块下的构建文件和 app 模块下的有一些不同，表现在如下两点，除此之前相关配置内容都大同小异：

  1. 使用 library 插件，表明当前 module 需要编译为 aar 或 jar 等库文件
  2. 删去 applicationId 标识

四、常用示例

4.1 buildTypes

这种构建类型的设计主要是为了区分开发周期中的不同阶段，比如 debug/test/pre/release 等。这些构建类型在功能上对用户来说可能没有太大区别，‌但它们在实际应用中扮演着不同的角色。‌例如，‌调试版本可能会打印日志或执行调试代码，‌而发布版本则更加注重性能和安全性，‌可能不包含调试信息或进行了代码混淆。‌buildTypes 还涉及到应用的签名配置、‌混淆文件的设置等，‌确保应用在不同构建类型下具有适当的配置和优化。

现在我们来实现这样一个功能，要求同时输出 dev/debug/release/ 版本，且版本号带有相应标识以及具有不同的应用 ID、应用名称、应用图标：

import java.text.SimpleDateFormat

plugins {
    id 'com.android.application'
}

def getGitHash() {
    try {
        def stdout = new ByteArrayOutputStream()
        exec {
            commandLine 'git', 'rev-parse', '--short', 'HEAD'
            standardOutput = stdout
        }
        // 处理异常，例如返回固定的版本号
        def dformat = "yyyy-MM-dd-HH-mm"
        def timeMatter = new SimpleDateFormat(dformat)
        String timeStr = timeMatter.format(new Date())
        String version = timeStr + "-" + stdout.toString().trim()
        return version
    } catch (Exception e) {
        // 处理异常，例如返回固定的版本号
        def dateFormat = "yyyy-MM-dd-HH-mm"
        def formatter = new SimpleDateFormat(dateFormat)
        return formatter.format(new Date())
    }
}

android {
    namespace 'com.zsk.gradledemo'
    compileSdk 31

    defaultConfig {
        applicationId "com.zsk.gradledemo"
        minSdk 24
        targetSdk 31
        versionCode 1
        versionName "1.0"

        testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
    }


    signingConfigs {
        release {
            keyAlias "key0"
            keyPassword "123456789"
            storeFile file("sign.jks")
            storePassword "123456789"
        }
    }

    // 配置变体的命名规则
    applicationVariants.all { variant ->
        variant.outputs.all { output ->
            outputFileName = "${project.name}-${variant.versionName}.apk"
        }
    }

    buildTypes {
        def apVersionName = getGitHash()        //设置版本号为年月日 + 代码 commit 版本
        debug {
            versionNameSuffix "-" + apVersionName + "-debug"  //为版本号添加后缀
            buildConfigField "boolean", "IS_INTERNAL_BETA", "true"   //设置自定义类型数据，程序中通过 BuildConfig 获取
            applicationIdSuffix ".debug"   //使应用ID变为 com.zsk.gradledemo.debug
            minifyEnabled false    // 关闭混淆
            manifestPlaceholders = [APP_LOGO_ICON:"@mipmap/ic_test",APP_NAME:"SDK测试版本"] //设置图标与应用程序名
        }
        release {
            versionNameSuffix "-" + apVersionName + "-release"  //为版本号添加后缀
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'TPAuthDecoderproguard-rules.pro'
            buildConfigField "boolean", "IS_INTERNAL_BETA", "false"
            applicationIdSuffix ".release"
            manifestPlaceholders = [APP_LOGO_ICON:"@mipmap/ic_release",APP_NAME:"SDK发布版本"]
            signingConfig signingConfigs.release    // 需要配置签名才能安装
        }
        dev {
            initWith(debug)             // 属性继承自 debug
            versionNameSuffix "-" + apVersionName + "-dev"
            buildConfigField "boolean", "IS_INTERNAL_BETA", "true"
            applicationIdSuffix ".dev"
            manifestPlaceholders = [APP_LOGO_ICON:"@mipmap/ic_dev",APP_NAME:"SDK开发版本"]
        }
    }
}

同时需要修改一下 AndroidManifest.xml 中的内容：

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.zsk.gradledemo"     // ①
    xmlns:tools="http://schemas.android.com/tools">

    <application

        android:icon="${APP_LOGO_ICON}"   //这里与 buildTypes 中配置的字段保持一致
        android:label="${APP_NAME}"
        ......
    </application>

</manifest>

特别注意，在设置 buildTypes 时，若是借助 applicationIdSuffix 属性修改了程序 ID，直接运行有可能会报错，显示找不到类，原因是在 AndroidManifest.xml 文件中少了 ① 处的标识，在之前的版本中是会自动生成的，而这里需要手动添加。

至此在根目录下执行如下指令：

./gradlew assemble

即可得到三个版本的 app：

├── debug
│   ├── app-1.0-2024-07-31-12-43-5b4d275-debug.apk
├── dev
│   ├── app-1.0-2024-07-31-12-43-5b4d275-dev.apk
└── release
    ├── app-1.0-2024-07-31-12-43-5b4d275-release.apk

现在可以将这三个版本的 app 同时安装到设备中，观察图标、应用名、版本号都是具有各自独特标识的。

4.2 productFlavors

通过 buildTypes 介绍，我们虽然可以做一些自定义的配置，但这种配置更多的为了区分产品的开发周期，对多样化需求就显得力不从心了，因此引入 productFlavors 的概念。productFlavors 通常翻译为 “产品风味”或作 “变体”，这种构建类型是为了满足不同市场和用户需求而设计，更多关注应用程序的外观和行为，例如不同的应用 ID、图标、版本号、应用名等，可以给每个命名不同的渠道、变种应用，提供不同的外观和行为配置。主要致力于为不同用户带来差异化的用户体现，可能这些差异化体现在UI设计/流程/系统版本等

我们来思考这种应用场景，比方说APP的需要对数据流做实时的解析和分发，而数据流的来源有两个，第一是网络通信，第二个是串口输入；那么这种情况下，我们常用的做法是在 APP 中做 if-else 判断，现在我们来借助 productFlavors 来实现另外一种方式：

4.2.1 定义 Flavor

flavorDimensions.add("channel")   // 变体维度
productFlavors {
    serialPort {
        dimension "channel"       //每种变体都归属于一种维度
        applicationId "com.zsk.flavor.serialPort"
        versionNameSuffix ".serialPort"
        versionCode 1
        versionName '1.0.2'
        manifestPlaceholders = [APP_NAME: "SDK串口版本"]
    }
    socket {
        dimension "channel"
        applicationId "com.zsk.flavor.socket"
        versionNameSuffix ".socket"
        versionCode 1
        versionName '1.0.2'
        manifestPlaceholders = [APP_NAME: "SDK网络版本"]
    }
    main {
        dimension "channel"
        applicationId "com.zsk.flavor.main"
        versionNameSuffix ".main"
        versionCode 1
        versionName '1.0.2'
        manifestPlaceholders = [APP_NAME: "SDK主版本"]
    }
}

这里解释一下 flavorDimensions 这个属性，在实际需求中可以将产品按照某种分类划分，比如付费版本和免费版本。如果按照渠道划分，比如华为、小米、vivo等。显然这是属于不同的维度，因此就要求定义变体时需要通过 dimension 指定对应的维度，所有的维度都需要事先通过 flavorDimensions 属性来定义。上述示例中仅仅定义了 “channel” 这个一个维度。

创建并配置产品变种后，点击通知栏中的 Sync Now。同步完成后，Gradle 会根据 build 类型和产品变种自动创建 build 变体，并按照 为其命名。例如，我们上面创建了”debug”、”dev”、”release”这三种 build 类型，现在又定义了 “serialPort”、”socket”、”main”三种变体，那么 Gradle 就会创建如下九种 build 变体：

  • mainDebug
  • mainDev
  • mainRelease
  • serialPortDebug
  • serialPortDev
  • serialPortRelease
  • socketDebug
  • socketDev
  • socketRelease

这时可以通过 Android Studio 左下角的 Build Variants 来选择对应的变体安装到设备中。当然也可以通过 ./gradlew assemble 指令一次性将所有的变体编译出来。

4.2.2 定义源码集

不同的变体可能在代码、资源文件等方面有所不同，因此需要指定编译时对应的源码集，根据官网 配置 build 变体中可知定义源码集的方式有两种： 默认方式 和 指定方式

1. 默认方式

Gradle 要求以某种类似于 src/main/源代码集 的方式组织源代码集文件和目录。这样对于我们定义的 serialPort 和 socket 两种变体来说，就需要在 main 的同级目录中创建对应的目录，如 src/serialPort/java 和 src/socket/java 。 对于定义的 main 变体来说就默认使用的 src/main/java 目录下的资源。

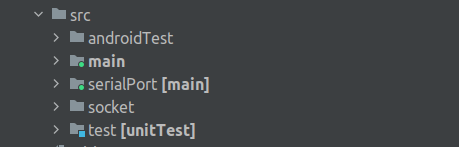

活跃的源代码集的图标上会显示绿色指示标志，表明其处于活跃状态。serialPort 源代码集以 [main] 为后缀，表示它将合并到 main 源代码集中。[unitTest] 表示的是测试源代码集，具体可参见官网 测试源代码集 说明，这里不再赘述。

2. 指定方式

如果不想按照默认的形式来定义源代码集的结构，可以在 Android{…} 块中配置 sourceSets 来显示指定，例如将 app/other/ 目录中的源代码映射到 main 源代码集的特定组件，并更改 androidTest 源代码集的根目录：

android {
  ...
  sourceSets {
    main {

      java.srcDirs = ['other/java']
      res.srcDirs = ['other/res1', 'other/res2']
      manifest.srcFile("other/AndroidManifest.xml")
      ...
    }

    androidTest {

      setRoot 'src/tests'
      ...
    }
  }
}

默认情况下所有 build 变体之间共享 src/main/源码集和目录，因此常常在 src/main/源代码集 中定义基本功能，在产品变体源代码集中定义不同自己独特的内容，如品牌信息、日志功能、特殊权限等

当我们构建 serialPortDebug 变体时(“serialPort”产品变种和”debug”编译类型的组合产物)，Gradle 会查看这些目录，并为它们指定以下优先级：

  1. src/serialPortDebug/（build 变体源代码集）
  2. src/debug/（build 类型源代码集）
  3. src/serialPort/（产品变种源代码集）
  4. src/main/（主源代码集）

优先级顺序决定了 Gradle 组合代码和资源时哪个源代码集的优先级更高。由于 serialPortDebug/ 源代码集目录很可能包含该 build 变体特有的文件，因此如果 serialPortDebug/ 包含的某个文件在 debug/ 中也进行了定义，Gradle 会使用 serialPortDebug/ 源代码集中的文件。同样，Gradle 会为 build 类型和产品变种源代码集中的文件指定比 main/ 中的相同文件更高的优先级。更多可见官网 源代码集构建 介绍。

另外可以看出上面最终的 build 变体是 Flavor 和 buildType 的组合，其中有一些可能是无意义的，为了减少编译时间，可以采用如下方式进行过滤：

android {
  ...
  buildTypes {...}

  flavorDimensions "api", "mode"
  productFlavors {
    demo {...}
    full {...}
    minApi24 {...}
    minApi23 {...}
    minApi21 {...}
  }

  variantFilter { variant ->
      def names = variant.flavors*.name
      // To check for a certain build type, use variant.buildType.name == "<buildType>"
      if (names.contains("minApi21") && names.contains("demo")) {
          // Gradle ignores any variants that satisfy the conditions above.
          setIgnore(true)
      }
  }
}

4.2.3 仅调整UI布局

现在我们可以具体实现不同变体之间的差异化打包，目录结构如下：

src
├── main
│   ├── AndroidManifest.xml
│   ├── java
│   │   └── com
│   │       └── zsk
│   │           └── gradledemo
│   │               └── MainActivity.java
│   └── res
│       ├── layout
│       │   └── activity_main.xml
├── serialPort
│   └── res
│       └── layout
│           └── activity_main.xml
├── socket
│   └── res
│       └── layout
│           └── activity_main.xml

在 src/main 下创建 MainActivity, 将其中的 activity_main.xml 复制一份放在其他变体之中，并做相应的修改，这样在 MainActivity 中通过 BuildConfig 来作分别做相应的操作：

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        if ("serialPort".equals(BuildConfig.FLAVOR)){
            ...
        } else if ("socket".equals(BuildConfig.FLAVOR)) {
            ...
        } else {
            ...
        }
    }
}

当编译不同的变体时，BuildConfig.FLAVOR 就会发生变化接着就执行对应的逻辑，但这种形式有一种限制，就是要求这些 build 变体中的 activity_main.xml 界面元素完全一样，比方说 TextView 的id，数量等，也就是说界面能改变的仅仅是布局！

4.2.4 启动不同页面

我们想一下上面的优先级，现在的 MainActivity 是定义在 src/main/源代码集 中的，这个源代码集是默认被所有的 build 变体共享和集成的，因此这里我们直接将 src/main/ 下的 MainActivity 删除，并将对应的清单文件中的启动页面删除，将启动页面完全放到变体中即可实现：

src
├── main
│   ├── AndroidManifest.xml
│   ├── java
│   │   └── com
│   │       └── zsk
│   │           └── gradledemo
│   └── res
│       ├── drawable
│       │   ├── ic_launcher_background.xml
│       │   └── ic_launcher_foreground.xml
│       ├── layout

├── serialPort
│   ├── AndroidManifest.xml
│   ├── java
│   │   └── com
│   │       └── zsk
│   │           └── gradledemo
│   │               └── FlavorActivity.java
│   └── res
│       ├── layout
│       │   ├── activity_flavor.xml
│       └── values
│           └── strings.xml
├── socket
│   ├── AndroidManifest.xml
│   ├── java
│   │   └── com
│   │       └── zsk
│   │           └── gradledemo
│   │               └── FlavorActivity.java
│   └── res
│       ├── layout
│       │   └── activity_flavor.xml
│       └── values
│           └── strings.xml

其中 src/main/AndroidManifest.xml 如下：

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    package="com.zsk.gradledemo">

    <application
        android:allowBackup="true"
        android:dataExtractionRules="@xml/data_extraction_rules"
        android:fullBackupContent="@xml/backup_rules"
        android:icon="${APP_LOGO_ICON}"
        android:label="${APP_NAME}"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/Theme.GradleDemo">

    </application>

</manifest>

src/serialPort/AndroidManifest.xml 如下：

<manifest xmlns:android="http://schemas.android.com/apk/res/android">
    <application>
        <activity
            android:name="com.zsk.gradledemo.FlavorActivity"
            android:exported="true">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

src/socket/AndroidManifest.xml 如下：

<manifest xmlns:android="http://schemas.android.com/apk/res/android">
    <application>
        <activity
            android:name="com.zsk.gradledemo.FlavorActivity"
            android:exported="true">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

4.2.5 声明依赖项

若要为特定 build 变体或测试源代码集配置依赖项，可以在 Implementation 关键字前面加上 build 变体或测试源代码集的名称作为前缀，如以下示例所示：

dependencies {
    // Adds the local "mylibrary" module as a dependency to the "free" flavor.
    freeImplementation project(":mylibrary")

    // Adds a remote binary dependency only for local tests.
    testImplementation 'junit:junit:4.12'

    // Adds a remote binary dependency only for the instrumented test APK.
    androidTestImplementation 'com.android.support.test.espresso:espresso-core:3.5.1'
}

如需详细了解如何配置依赖项，请参阅添加 build 依赖项。

//
